Habitation et terrain en 3D

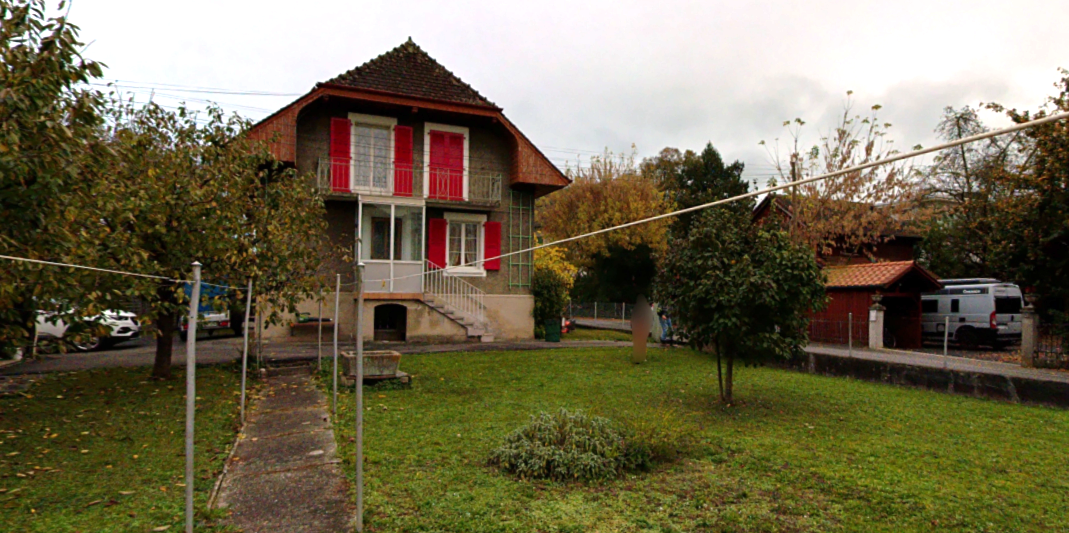

Ce bâtiment, sis sur la commune d’Yverdon-les-Bains, est une habitation composée d’un sous-sol, d’un rez-de-chaussée, d’un étage et de combles.
Notre bureau est intervenu sur la parcelle pour réaliser un relevé laserscanner complet et la modélisation 3D Archicad du bâtiment, incluant également le terrain attenant.
À partir des données capturées et d’un géoréférencement précis selon le système suisse MN95, un nuage de points haute définition a été généré, servant de base à la modélisation 3D détaillée de la structure, à l’intérieur comme à l’extérieur.

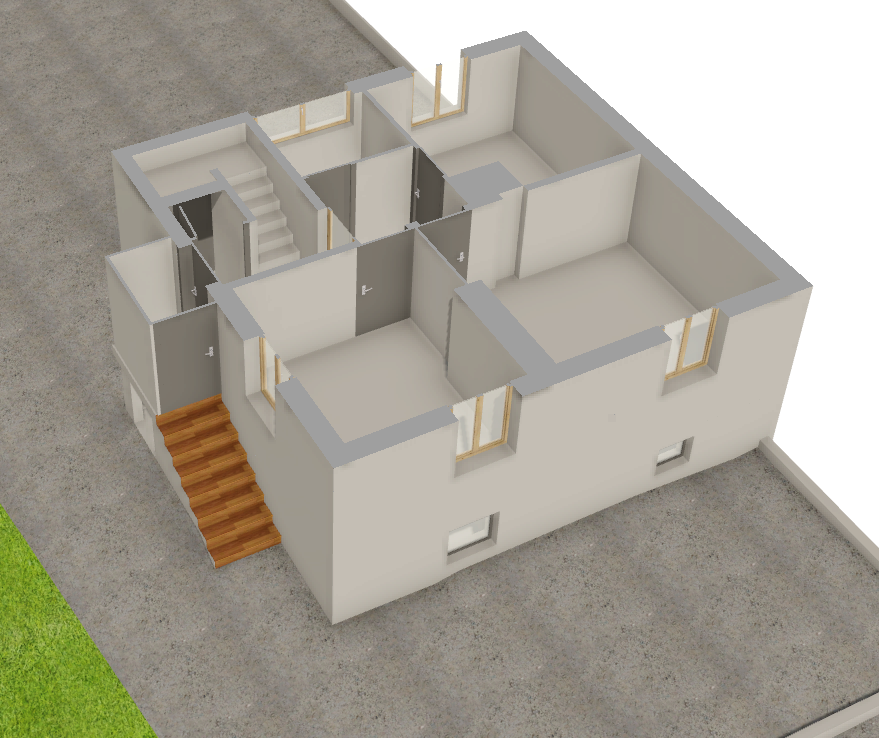

Ce modèle numérique a permis de reconstituer fidèlement l’ensemble des volumes et de produire un modèle numérique de terrain (MNT) précis.
Sur la base de cette restitution, des plans d’étages et des coupes du bâtiment ont pu être extraits, répondant aux besoins spécifiques du projet, que ce soit pour de la documentation, de l’étude ou de futurs travaux.
La maquette et les livrables produits offrent à notre client une vision claire et directement exploitable de l’existant, facilitant toutes les démarches ultérieures de gestion, d’analyse ou de transformation.
Quelques chiffres clés :
Nombre total de points : 46’919’248
Nombre de panoramas : 118
Zone scannée : 1819 m²
Taille du nuage : 4.64 Go
