Ancienne forge en 3D

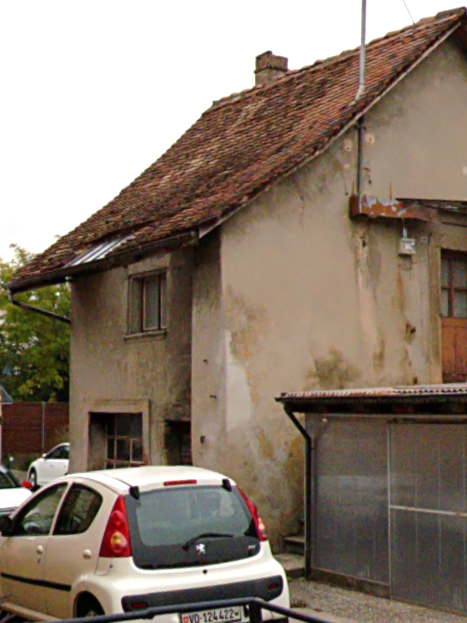

Ce bâtiment, sis sur la commune de Belmont-sur-Yverdon, est une ancienne forge composée d’un corps principal de trois étages, accompagné de deux annexes attenantes.
Notre bureau a été mandaté pour réaliser un relevé laserscanner complet ainsi qu’une modélisation 3D Archicad détaillée de l’ensemble de la structure.
Le relevé a été effectué à l’aide de notre laserscanner mobile NavVis, puis géoréférencé selon le système de coordonnées suisse MN95, ce qui a permis de générer un nuage de points haute définition.

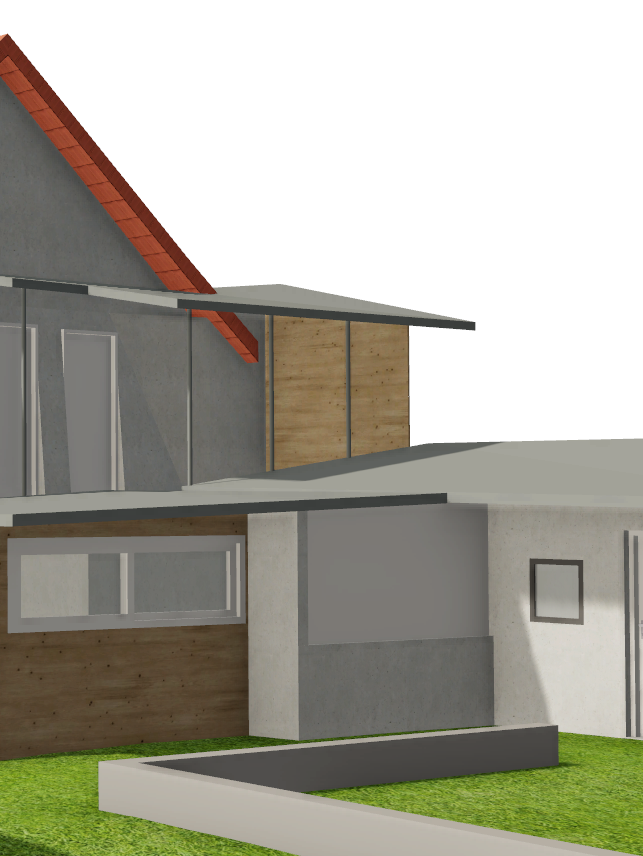

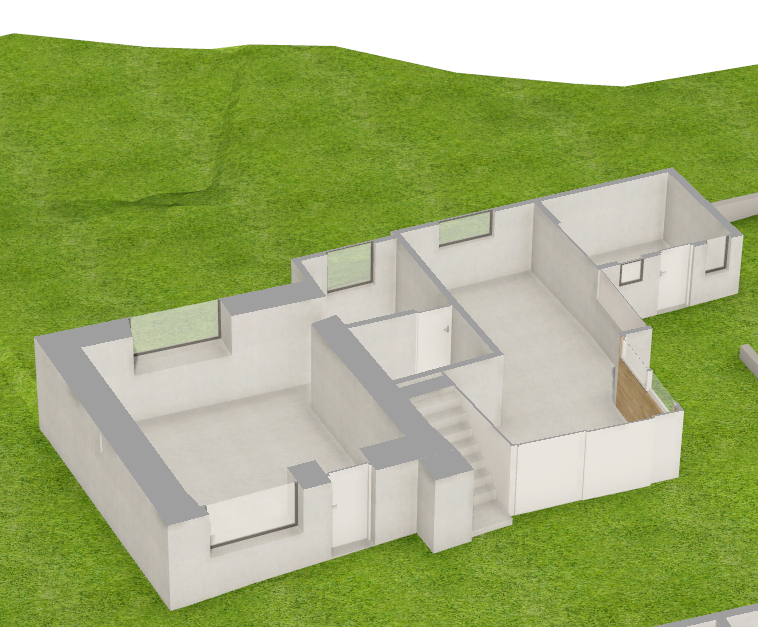

À partir de ces données, nous avons modélisé l’intégralité du bâtiment : corps principal, annexes attenantes et modélisation du terrain, afin de fournir une représentation fidèle et exploitable de l’existant. Le modèle numérique a été construit et livré au format Archicad, assurant une compatibilité optimale avec les outils des architectes et partenaires.
Cette restitution 3D précise englobe les volumes et les structures intérieures comme extérieures, facilitant ainsi toute future étude ou transformation du site.
Quelques chiffres clés du nuage de points :
Nombre total de points : 52’140’979
Nombre de panoramas : 64
Zone scannée : 3110 m²
Taille du nuage : 6.11 Go
